MİCRODET-1

MİCRODET-1

Belgeler

  • GBF
  • TDS

Ürün Açıklaması

Programlanabilir Elektronik Kapsül Elektronik Ateşleme Sistemi, yüksek doğruluk, güvenilirlik ve programlanabilirlik sunar.

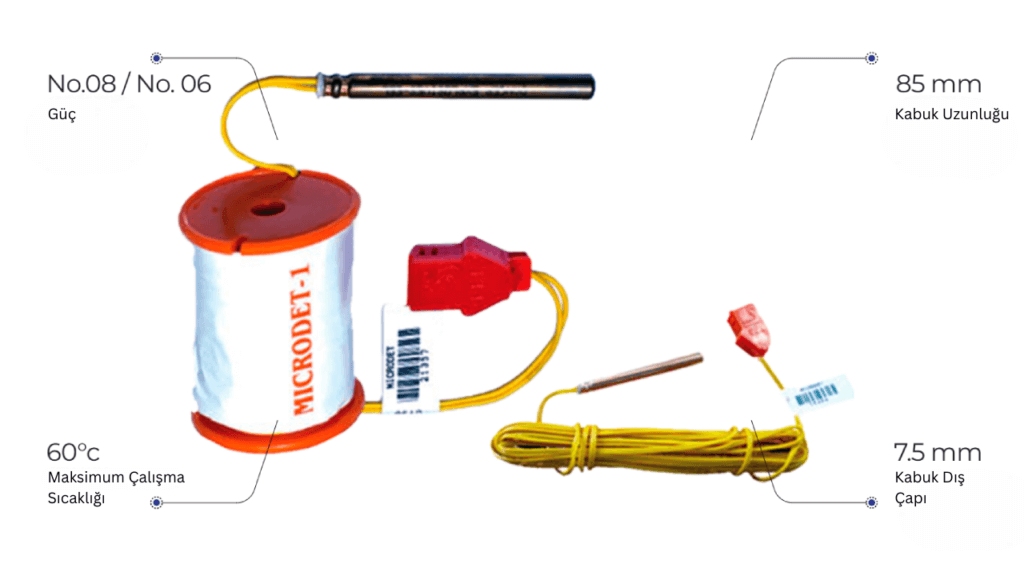

Ürün Teknik Özellikleri:

Parametre Değer
Kovan Malzemesi Alüminyum / Bakır
Güç No.08 / No.06
Kovan Uzunluğu 85 mm
Kovan Dış Çapı 7,5 mm
Gecikme Aralığı 0 ms – 8000 ms
Maksimum Çalışma Sıcaklığı 60 °C
Suya Dayanıklılık Mükemmel
Bağlantı Kablosu Malzemesi Bakır Kaplı Çelik / Bakır
Maksimum Bağlantı Kablosu Uzunluğu 60 Metre
Ana İletken Tel Malzemesi (Direnç) Bakır, İki Renkli (0.07 Ω/m)
Maksimum Devre Direnci 100 Ohm
Gecikme Süresi 500 ms’e kadar ±1 ms, 500 ms üzeri ±0.2%
Paketleme Detayları:
Uzunluk Makara Boyu Demet (adet) Ambalaj (adet) Kutu İçi Yerleşim (adet) Kutu İçi (adet)
1–3 m – 5 10 – 300
4 m – 5 10 – 240
5–9 m – 5 5 – 150
10–28 m Disk çapı: 60 mm, Yükseklik: 92 mm – – 8x5x2 80
29–60 m Disk çapı: 84 mm, Yükseklik: 92 mm – – 6x3x2 36

Teknik Özellikler

Sistem: Programlanabilir Elektronik Kapsül (Microdet-1), tetikleyicinin gecikme zamanını kontrol eden bir elektronik devreden oluşmaktadır. Mikroişlemci tabanlı elektronik devre, değişken gecikme süresinin ayarlanmasına olanak sağlar. Her kapsüle, üretim sırasında özel bir tetikleyici kimlik numarası (ID) verilir. Ayrıca, her kapsüle özel bir etiket numarası verilmekte olup bu numara tetikleyici kimlik numarası olarak görev yapmaktadır. Elektronik devre, dijital bir zamanlama devresi ve enerji depolama cihazına sahiptir; enerji ancak “aktive etme” ve ardından “ateşleme” talimatları verildiğinde serbest bırakılır. Elektronik kapsül, bakır kaplı çelik tel ile konnektöre bağlanır. Mikro kayıt cihazı ise, konnektör aracılığıyla bu bakır kaplı çelik tele bağlanabilir. Elektronik Kapsül aşağıdaki bileşenlerden oluşmaktadır:
  • Elektronik Çip: Elektronik çip, gecikme zamanını kontrol eder ve ateşleme sırasının güvenli bir şekilde gerçekleşmesini sağlar.
  • Ana Şarj ve Primer: PETN ve AS bileşiminden yapılmıştır.
  • Konnektör: Kapsülleri tek tek, bakır kaplı çelik tel aracılığıyla ana devreye bağlayan plastik bir cihazdır. Konnektör, tetikleyicinin ana besleme hattına hızlıca bağlanması için kullanılır.
  • Kablo Makarası: Kablo 10 metreden uzun kurşun tel plastik bir makaraya sarılır. Kapsül, makara milinin ortasındaki alana yerleştirilir ve sabitlenir.

  • Mikro Okuyucu (Micro Logger): Kapsülün gecikme süresini atamak için kullanılır ve delik etiketi, kapsül ID numarası, gecikme ve patlama sırası gibi bilgileri depolar. Mikro Okuyucu, Microdet kapsüle bağlandığında ve kayıt düğmesine basıldığında, kapsül ID numarasını okur, kapsüle delik etiketi ve gecikmeyi atar. Ayrıca kapsülün entegre olup olmadığını kontrol eder. Atanan gecikme, dijital manyetoya veri aktarılmadan önce değiştirilebilir ve düzenlenebilir. Tüm kapsüller kaydedildikten sonra, Mikro Okuyucudaki veriler Test Cihazı ve Manyetoya aktarılır.
  • Test Cihazı (Network Tester): Bağlantıları kontrol etmek için kullanılır. Tüm kapsülleri ve bağlantı kablolarını kontrol eder. Bağlantı hatası veren herhangi bir kapsülün delik ID numarası Test Cihazının ekranında gösterilir.
  • Dijital Manyeto (Micro Blaster): Tüm bağlantılar tamamlandıktan sonra, manyeto hem son kontrolleri yapar hem de patlatmayı gerçekleştirir. Manyeto, her kapsülü sırayla kontrol eder ve ateşlemeye hazır olduğunu onaylar. Böylece “aktive etme” sinyali verilir ve manyeto tekrar her kapsülü kontrol ederek ateşlemeye hazır olduklarını doğrular. Son olarak, tüm kapsüllere eş zamanlı olarak “ateşle” sinyali gönderilir ve patlatma gerçekleşir.
  Patlatma Devresi: Devre, tüm kapsüllere mikro okuyucu tarafından benzersiz bir delik numarası ve gecikme süresi atandığında ve bu kapsüller konnektör aracılığıyla ateşleme hattına (bus line) bağlandığında tamamlanmış olur. Mikro okuyucu, dijital manyeto (micro blaster) ile iletişim kurar ve kaydedilen verileri manyetoya aktarır. Ayrıca, bu verilerin bir bilgisayara aktarılması ve patlatma tasarımının bilgisayar üzerinden yapılması da mümkündür. Bakır hat kablosu, güvenli bir noktaya yerleştirilen dijital manyetoya bağlanır. Dijital manyeto, tüm kapsülleri tek tek kontrol ve test eder. Ardından, tüm kapsülleri “aktif” hâle getirir. “Hepsi hazır” (All Ready) sinyali alındığında, “Ateşle” (Fire) sinyali verilerek patlatma gerçekleştirilir.

Depolama ve Kullanım Koşulları

  • Nakil ve depolama sıcaklığı: -10°C ile +50°C arası
  • Sıcaklık Aralığı: -20°C ile +60°C arası

Kontrol Ekipmanları

  • Uygun nem ve sıcaklık koşulları sağlanmış depolarda muhafaza edilmelidir.
  • Micro Blaster her zaman güvenli mesafeden kullanılmalı, Test Cihazı olarak kullanılmamalıdır.

Güvenlik

  • Mikro Okuyucu, kapsülün entegre olup olmadığını kontrol eder.
  • Test Cihazı, kapsül kondansatörünü ateşlemeyecek şekilde tasarlanmıştır.
  • Dijital manyeto, kapsül bağlantılarını, kaçak akımları ve devre sürekliliğini kontrol eder.
  • Kapsülü ateşlemek için yetki anahtarı gereklidir.
  • Ateşleme butonu koruyucu kapakla donatılmıştır.
  • Elektronik kapsül, sadece donanımlı mühendisler veya onlardan eğitim almış kişiler tarafından kullanılmalıdır.

Dikkat Edilmesi Gereken Hususlar

  • Elektronik kapsüller hassas patlayıcı içerir, darbe, sürtünme ve ısıdan kaçınılmalıdır.
  • ‘Devre dışı bırak’ sinyalinden sonra kontrol işlemi 10 dakika beklenmeden başlatılmamalıdır.
  • Patlamanın gerçekleşmemesi durumunda, patlatma alanına en az 30 dakika sonra veya yerel yönetmeliklere uygun şekilde yaklaşılmalıdır.
